DB-500

DB-500

大型屋根から中規模の屋根の設計に適しています。

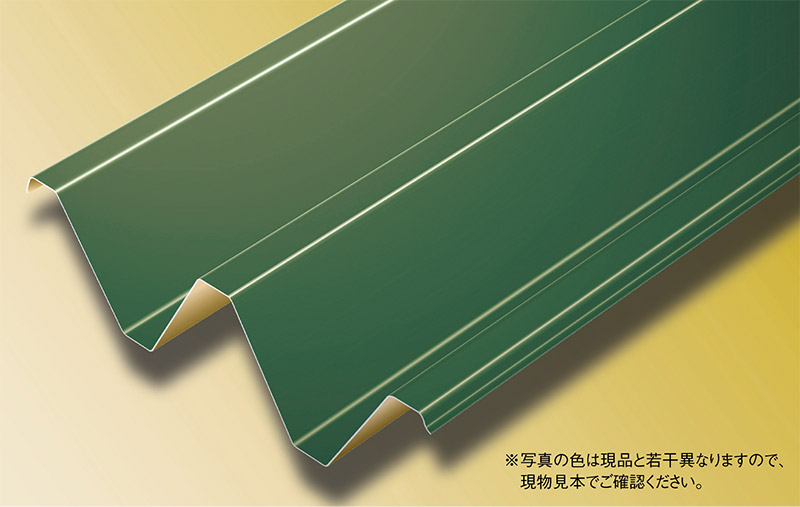

p13_msw-500-1

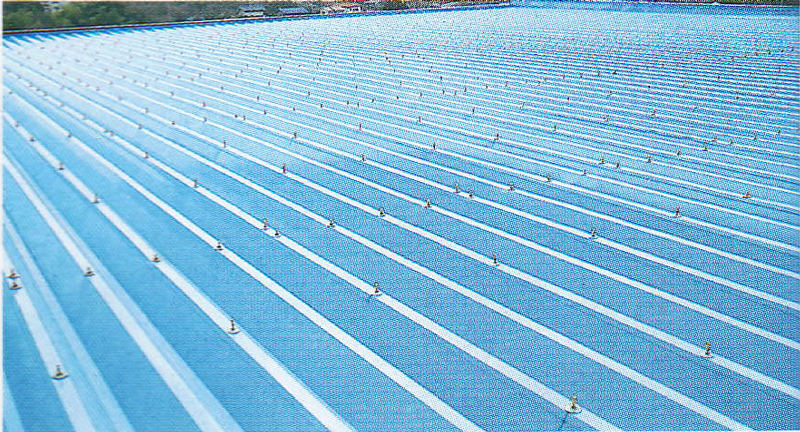

p13_msw-500-y

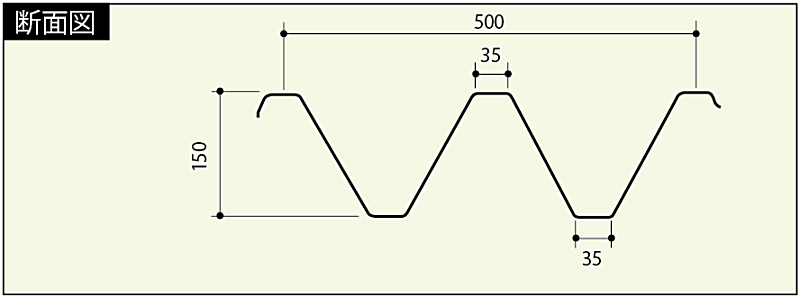

db500-2

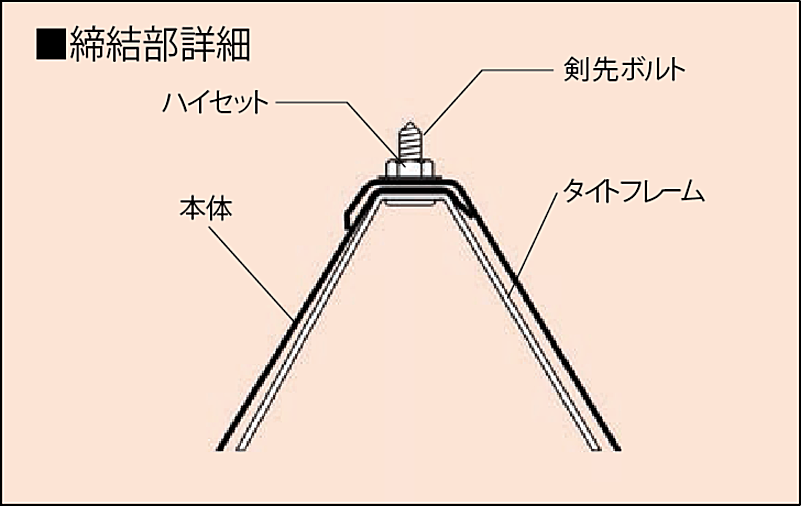

db500-3

断面性能

板厚 (mm) 単位重量 正圧 負圧
Wkg/m Wkg/m2 断面2次モーメント lx(cm4/m) 断面係数 Zx(cm3/m) 断面2次モーメント lx(cm4/m) 断面係数 Zx(cm3/m)
0.6 4.49 8.98 266.0 33.3 213.0 26.0
0.8 5.92 11.84 355.0 44.4 320.0 40.0
1.0 7.36 14.72 444.0 55.4 400.0 49.9



許容梁間

p13_msw-500-g

製品規格

働き幅 500mm
板厚 0.6mm〜1.0mm
勾配 3/100以上
最小自然曲げ半径 250mR以上
成形最小寸法 1,500mm以上
使用材料 GLカラー・ガルバリウム・カラーステンレス・フッ素樹脂鋼板 他各種鋼板
