DB角ハゼⅡ型〔B型吊子タイプ〕

馳方式・ボルトレス折板
中型・大型建物向き

DB角ハゼⅡ型〔B型吊子タイプ〕

角馳の鋭い線と、働き幅500ミリの広い葺き板は、折板の断面積を大きく見せ、一段と意匠効果を高めます。

haze2_img

db2-2

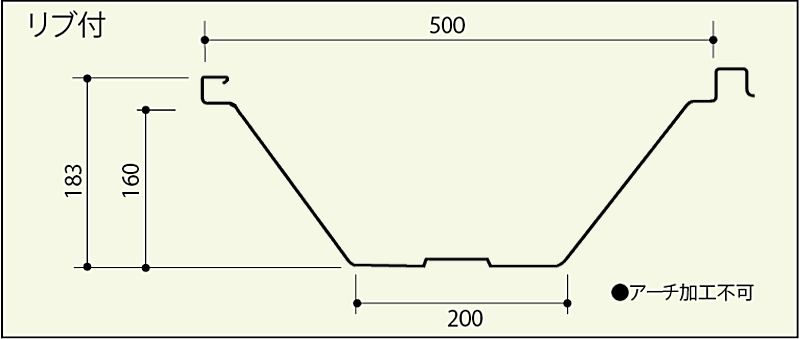

db2-3



断面性能

板厚
(mm)
単位重量 正荷重 負荷重
kg/m kg/m2 断面2次モーメント
lx(cm4/m)
断面係数
Zx(cm3/m)
断面2次モーメント
lx(cm4/m)
断面係数
Zx(cm3/m)
(0.6) 3.74 7.48 (397) (37.1) (166) (14.3)
0.8 4.94 9.88 536 52.2 290 29.5
1.0 6.13 12.26 670 65.3 363 36.9



許容梁間

db2-g

製品規格

板幅 762mm幅使用
働き幅 500m
板厚 0.6mm〜1.0mm
勾配 3/100以上
曲率半径 250m以上
使用材料 GLカラー・ガルバリウム・カラーステンレス・フッ素樹脂鋼板・他各種鋼板
