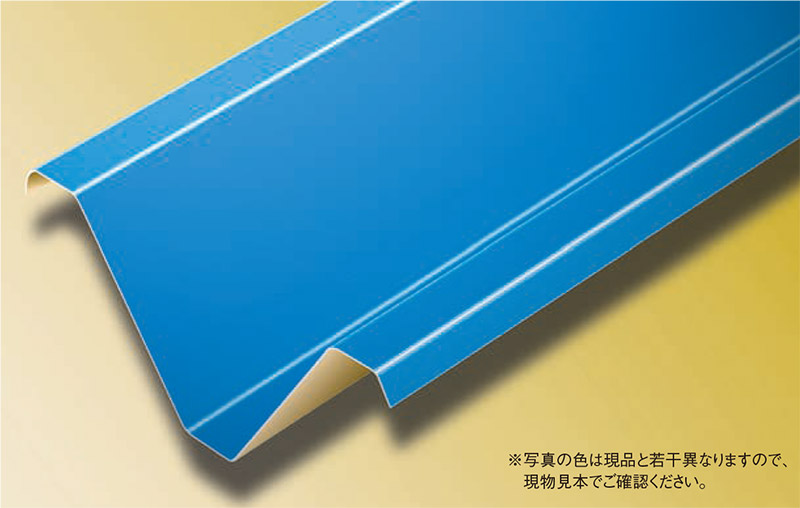

DB-300

折板屋根のもっとも代表的な形状で、力感あふれる直線の形状は、大型の建物の設計に最適です。

msw-300

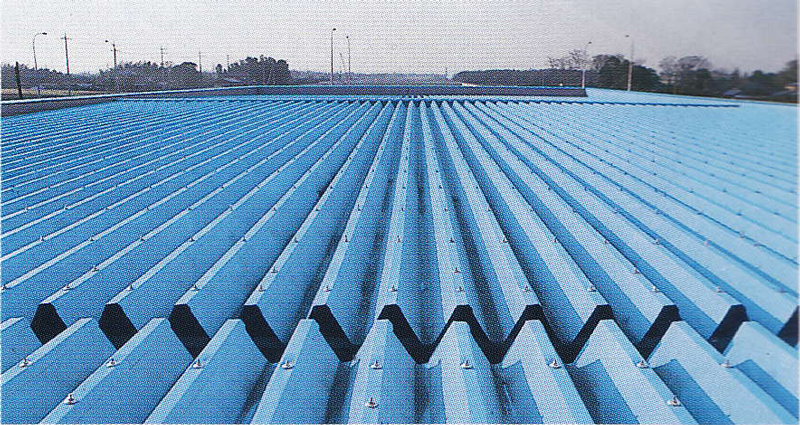

p12_msw-300-y

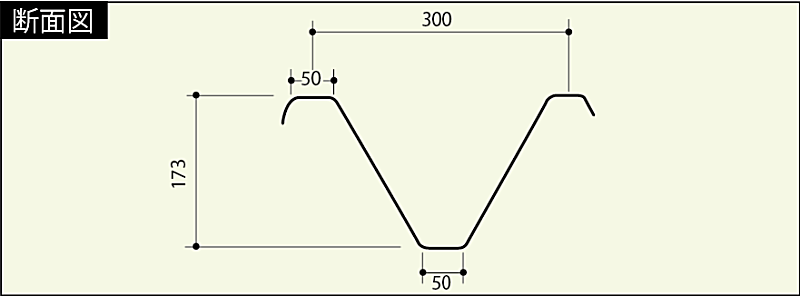

db300-2
db300-4



断面性能

板厚 (mm) 単位重量 正圧 負圧
Wkg/m Wkg/m2 断面2次モーメント lx(cm4/m) 断面係数 Zx(cm3/m) 断面2次モーメント lx(cm4/m) 断面係数 Zx(cm3/m)
0.6 3.00 10.00 455.1 44.6 342.8 33.2
0.8 3.95 13.17 622.3 68.5 518.0 52.3
1.0 4.91 16.37 774.7 76.6 640.0 64.0



許容梁間

p12_msw-300-g

製品規格

働き幅 300mm
板厚 0.6mm〜1.0mm
勾配 3/100以上
最小自然曲げ半径 250mR以上
成形最小寸法 1,500mm以上
使用材料 GLカラー・ガルバリウム・カラーステンレス・フッ素樹脂鋼板・他各種鋼板
